tiistai 27. syyskuuta 2022

UUDISTETTU HYBRIDILUOKKA OSA 1

Kuopion ja Joensuun kampukselle rakennettiin kielikeskuksen toiveita kuullen, seuraavan sukupolven hybridiopetuksen mahdollistavat opetustilat. Tässä kuvitusta Kuopion tilasta, mutta teknologiselta ratkaisultaan Joensuun tila on identtinen. Kuopiossa tila sai samalla kasvojen kohotuksen mm. akustoinin seiniin ja lattia sai uuden pinnoitteen. Kalusteet vaihtui kaikki monikäyttöisiin opiskelija pisteisiin ja opettajalla on avara sähkösäätöinen opettajan työpöytä. Mutta mitä teknisiä muutoksia?

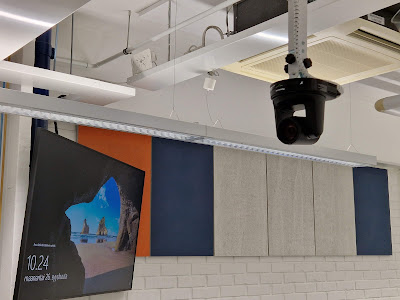

Näissä tiloissa ei tällä kertaa ole Ciscon videoneuvottelulaitetta, joka on yliopistolla vakioitu kokoonpano lähes 80 tilassa. Täällä päätimme testata tietokone pohjaista (Teams/Zoom) ratkaisua. Tilasta löytyy kaksi kappaletta PTZ kameroita (Panasonic AW HE-20) kameroita. Toinen kamera ns. opettaja ja toinen opiskelijakamera. Näistä kuva tuodaan HDMI kautta Extronin Crosspoint 108 laitteelle ja sieltä Inogenin HDMItoUSB muuntimen kautta Inogenin Toggle-USB3 laitteille, joka sitten mahdollistaa kameroiden, kuten myös mikrofonit ja (Newline Lyra) kosketusnäytön käytön niin salin omalta PC kuin myös kannettavalle tietokoneelle. Inogenin kytkin toimii automaattisesti eli oletuksena käytössä on kiinteä PC ja kun kytkee USBllä kannettavan tietokoneen kiinni, niin automaatti antaa nämä laitteet läppärin käyttöön.

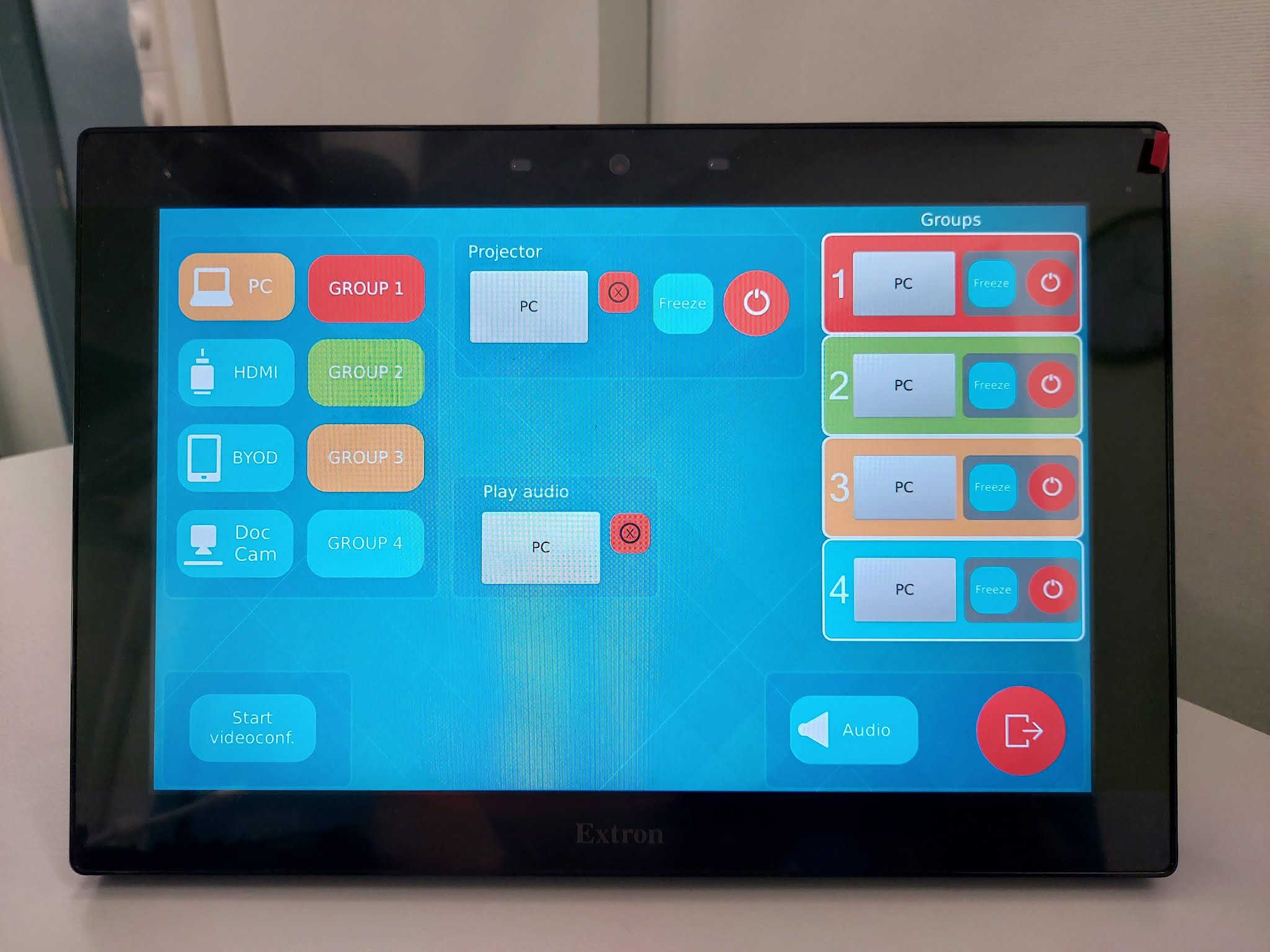

Tätä kaikea ohjataan Extronin ohjauspaneelilla, jonne on rakennettu helppokäyttöinen ohjauskäyttöliittymä, niin kuvan, äänen kuin myös kameroiden ohjaukseen. Opettajalle asennettiin pieni apumonitori, josta on helppo tarkastaa kamerakuvakulmat ja säädöt laadukkaalla näkymällä, eikä näin tarvitse tätä säättöä tehdä Zoomin tai Teamsin yhteydessä - tai testikuvassa asetuksissa.


Mikrofoniksi valikoitui Sennheiser langaton Boundary mikrofonit, joita on kaksi kappaletta luokassa. Mikrofonien lataus hoituu kätevällä latausalustalla, joka on helpompi käytettävyyden kannalta kuin piuhojen virittely mikrofoniin (tämä jäisi varmasti usein tekemättä) Tilaan olisi voinut riittää yksi mikrofoni, mutta nyt (kun käyttö on kielikeskuksen) toinen mikrofoni voidaan ottaa opiskelija käyttöön ja toinen on opettajalla.


n. kuukauden kokemuksella opettajat ovat olleet tyytyväisi tilaan ja ennen kaikkea sen helppokäyttöisyyteen, mutta jäämme odottelemaan millaista palauteta syksy tuo tullessaan.

torstai 18. marraskuuta 2021

ITÄ-SUOMEN YLIOPISTON HYBRIDI CLASSROOM

Itä-Suomen yliopisto lähti kehittämään uutta opetustilakonseptia (digital multilocation classroom/peilisali) 2017 ja tämä sitten toteutui SYK-hankkeena 2018. Tekniikka oli räätälöity ja ne muodostui useasta eri toimittajan komponenteista ja ohjelmisto tähän rautaan tuli ulkopuoliselta toimittajalta.

Nyt tuo teknologia oli sitten tullut elinkaarensa päähän ja lähdimme miettimään päivitetäänkö vanhaa vai rakennetaanko uutta ja päädyimme jälkimmäiseen ratkaisuun. Vuosien aikana oli tullut jonkin verran palautetta, miten se voisi toimia paremmin ja tietysti isoin toive oli saada yhteys muuallekin kuin vain tilasta tilaan (meillä oli siis kaksi tilaa ja vanhassa tilassa sai yhteyden näiden tilojen välille)

Päädyimme tekniseen ratkaisuun jossa videoyhteydestä vastaisi Ciscon Roomkit Plus videoneuvottelulaite ja taustalla toimisi Extronin Crosspoint 108 4K monitoimilaite. Tilan vanhat kaksi Canonin lamppu projektoria korvattiin Panasonic RZ990 laser projektorilla ja optiikkana ET-DLE020. Tämä kokoonpano tuottaa meille kokoseinän kokoisen kuvan todella läheltä seinää ja näin projisointi ei häiritse luokassa olevia.


Ciscon videoneuvottelulaite tarjoaa mikrofonitekniikan. Nämä ovat kattomikrofoneja ja niitä on kaksi kappaletta - tämä mahdollistaa hyvän äänenlaadun koko tilan laajuudelta.  Vanhasta tilasta tai tekniikasta todellisuudessa jäi vain kamera, joka oli upotettu seinään (joka näkyy projektori kuvassa pisteenä) ja kaiuttimet joita on 6kpl.

Mitä uutta tilassa on vanhaan nähden? Ryhmätyönäytöt, joita on 4kpl Samsung QM55 ja nämä seisoo tukevasti SMS sähkösäätöisissä jaloissa, näytöt toimivat niin lähi- kuin myös etäopetuksessa, mahdollistaen tiimi/ryhmätyön. Uutta on myös mahdollisuus liittää tietokone tai mobiililaite langattomasti salin järjestelmään - tämä toteutetaan Extronin Sharelinkillä. Tilassa on myös toinen kamera, joka on Ciscon laitteen oma P60 kamara. Tätä voidaan käyttää vaikka kun halutaan kuvaan opettaja ja tässä kamerassa on vielä "seurantatoiminto" käytössä - joka toimii suhteellisen hyvin tässä tilassa.

Tilan ohjaus tulee Extronin paneelin kautta ja tähän on integroitu myös Ciscon RoomOS käyttöliittymä. Tämän tilan tekninen toteutus on nyt lähes 100% UEFin toteuttama ja tämä helpottaa tilan ja tiloissa olevien toimintojen jatkokehitystä sekä myös tukitoimintaa.

Hybridivalmius on toteuttu Cisco Webex Teams Interop palvelun kautta - tämä mahdollistaa kätevästi esim. kalenterikutsuna Teams yhteydet tilaan. Videoneuvottelulaite liittyy JOIN palvelun kautta yhdellä napin painalluksena. Tämä palvelu on toki käytettävissä kaikissa UEFin videoneuvotteluinfran laitteissa, joita on tällä hetkellä 78kpl. Tämä palvelu kilpailutettiin yliopistolle kesällä 2021 ja toimittajaksi valikoitui Praecom. Palvelun käyttöönotto oli nyt syksyllä joka siis tulee Ciscon Webex pilvestä. Tämä päivitys oli tarpeen koska vanha omassa konesalissa oleva infra oli yli 10v vanha ja palvelu oli selkeästi elinkaarensa päässä. Tästä Cisco CVI/Teams interop palvelusta voisin kerto sitten ihan omassa tarinassa.

Käyttöliittymä on UEFin omaa toteutusta ja se noudattaa UEF vakioitu käyttöliittymää

Videoneuvotteluun tai hybridiyhteyteen voidaan jakaa kaikki lähteet jälleen kerran napin painalluksella


keskiviikko 5. helmikuuta 2020

EXTRON JA CISCO WEBEX ROOMKIT

Itä-Suomen yliopisto on pitkään toteuttanut opetustilojen vakiointia AV laitteiden osalta, kuten myös videoneuvottelulaitteiden sekä IT-laitteistojen. Itä-Suomen yliopistossa on ehkä Suomen suurin Cisco videoneuvotteluinfrastuktuuri, ainakin korkeakoulu sektorissa - 76 laitetta + infra. Loimme ympäristön kun UEFia perustettiin ja se on kasvanut ja kehittynyt vuosien saatossa. Nyt olemme uusineet lähes koko meidän laitekannan Cisco Webex Roomkit Plus laitteisiin, jotka ovat tulleet toiminnallisesti huimasti eteenpäin siitä, kun laitekantamme oli vielä Tandberg/Cisco C20/C40 laitteita.

CISCO WEBEX ROOMKIT NEUVOTTELUHUONEISSA

Yksi merkittävä muutos on ollut se, että kaukosäädin on korvaantunut Ciscon kosketuspaneelilla. Neuvotteluhuoneisiin tämä kokoonpano on istunut ilman tekniä muutoksia. Muunmuassa videoneuvottelulaite kykenee ottamaan kaksi HDMI signaalia vastaan. Toisin sanoen laitteessa on pieni HDMI kytkin sisäänrakennettuna. Neuvotteluhuoneissa tämä on riittävä toiminnallisuus. (+ Cisco Proximity palvelu joka mahdollistaa myös esittämisen langattomasti) Mutta tämä ei riitä opetustilaan.

Yliopiston neuvotteluhuone - jossa Samsung Flip on integroitu osaksi neuvotteluhuone ratkaisua
OPETUSTILAT

Halusimme käyttää opetustiloissa Ciscon kosketusnäyttöpaneelia - mutta tarvitsimme lisää HDMI sisääntuloja ja näin neuvotteluhuone ratkaisu ei suoraan istunut opetusluokkaan. Ratkaisimme tämän ongelmatiikan Extronin avulla. Lisäsimme Exron IPCP Pro 250 prosessorin ja tämän avulla hallitsemme nyt myös opetustilan projektoria, sekä näyttöä/näyttöjä. Herättämällä Ciscon kosketusnäytön, käynnistyy projektori ja näytöt tai jos tilaan tulee videosoitto ulkopuolelta - tapahtuu sama toiminnallisuus eli tila on video-opetus valmis käsin koskematta. Tämä on hyödyllinen, jos opettaja tulee muualta ja tilassa vain opiskelijat. Ennen tämä vaati tukitoimia opetuksen alkuun. Exronin prosessorin kautta saamme myös freeze yms. ominaisuuksia lisättyä Ciscon paneeliin. Kun opetuksen jälkeen laite menee lepotilaan, järjestelmä antaa sammutuskäskyn myös muille laitteille, vain valot pitää muistaa sammuttaa, joita meidän "normi" opetustiloissa ei voi AV-järjestelmällä hallinnoida.

Kuvassa SHAREn takana oleva näkymä + adapterit joka lähtöön.

Toinen Ciscon "puute tai rajoite" 2 HDMI inputtia, korjaantuu nykyisin HDMI kytkimellä. Extron SW4 HD 4K plus HDMI kytkin tuo meille mahdollisuuden liittää useampia HDMI lähteitä kiinni videoneuvottelulaitteiseen. Meidän tarve oli saada työasema, kannenttava tietokone ja dokumenttikamera valinnoiksi ja nämä me saimmekin. Käskyt paneelilta kytkimelle menee nopeasti ja toimintavarmasti. Tärkeintä tässä oli, että näin saimme vakoitua neuvotteluhuoneissa tutun ja helpon ohjauskäyttöliittymän myös opetustiloihin opetustilojen vaatimalla kokoonpanolla ja samalla myös automatisoimme luokan toimintaa.

AUDITORIOT

Olemme tehneet tiloja Extron vakioiksi kohta viisi vuotta ja Itä-Suomen yliopistolla on kaksi Extron sertifioitua ohjelmoijaa (ja kaksi tulossa lisää). Tämä on edesauttanut mm. auditorioiden suunnittelua, rakentamista ja ennenkaikkea niiden vakiointia. Olen tässäkin blogissa kertonut meidän Extron UEF vakio auditorioista ja käyttöliittymistä. Mutta miten yhdistämme meidän auditorioiden Extronin ja Ciscon Webex videoneuvottelulaitteiden käyttöliittymän?


UEF Extron TLP Pro 1025T vakio käyttöliittymä




























Nyt emme luopuneet omasta hyväksi todetusta auditorion käyttöliittymästä, mutta emme myöskään haluneet luoda Ciscon Webexille neuvotteluhuoneista ja opetustiloista poikkeavaa käyttöliittymää. Yksi ratkaisu olisi ollut tuoda Extron paneelin rinnalle Ciscon paneelin, mutta miten kahden paneelin auditoriot olisi otettu vastaan? Ja olisiko se riittänyt?? Käytettävyys olisi ainakin kärsinyt merkittävästi.

Tästä syystä toimme Ciscon käyttöliittymän Extonin TLP Pro 1025T paneeliin pienin lisäherkuin, puuttumatta Ciscon toimintalogiikkaan. Miten tämä sitten eroaa neukkareista tai opetustiloista? Ciscon aloitusnäkymä on sama kuin Ciscon omassa paneelissa, mutta ero löytyy Share painikkeen alta. Kun neukkarissa on mahdollista jakaa kahta laitetta - opetustilassa kolmea - auditoriossa on kiinteän työaseman, kannettavan tietokoneen ja dokumenttikameran lisäksi, jaon alta löytyy Extron Sharelink 1000 Pro. Tämä laite mahdollistaa langattoman jakamisen videoyhteyteen. Samanaikaisesti jakoon voi heitää Windows, Mac, IOS ja Android laitteen, jaettuun ruutuun.

Extron paneelin Cisco aloitusnäyttö


Videoneuvotteluun jaettavat laitteet auditoriossa Extron TLP Pro 1025T paneelissa

Ciscon omaa mikrofonia ei auditoriosta löydy, vaan videoneuvotteluun (kuten myös saliääniin sekä vaikka Skype/Teams neuvotteluun) voi kytkeä tilan kaksi AKG lankamikrofonia, Shuren headsetin ja kapulamikrofonin ja kaiken tämän lisäksi opiskelijoille voi sananmukaisesti heittää Catchboxin PLUS mallin joka toimii nosta ja heitä periaatteella, sen omalla latausalustalla. Oletuksena Ciscon Webex Roomkit mallissamme on yksi (loistava) P60 PTZ kamera - mutta auditoriossa meillä on yleisö kamerana uunituore Panasonicin AW-UE4 kamera, joka tarjoaa meille 111 asteen kamerakulmalla lähes koko auditorion yleisön yhdellä kertaa. PS: Tuo Panasonicin kamera saa virran POE syöttönä ja siinä oleva USB-C liitin mahdollistaa kameran käytön myös Skype/Teams neuvottelussa.

Seuraavaksi sitten matkaamme Amsterdamiin ISE2020 tunnelmiin, jos Corona-Virus ei sitten peru koko messua.

maanantai 18. helmikuuta 2019

RANTAKYLÄN HARJOITTELUKOULU

Itä-Suomen yliopiston Rantakylän harjoittelukoulu oli kautta-aikain isoin projekti opetusteknologiatiimille. Käytönnössä teimme kaiken "alustaloppuun" AV-suunnittelusta - laite asennuksiin ja käyttöliittymä ohjelmointiin. Suunnittelutyö aloitettiin jo lähes kaksi vuotta sitten (koulu aloitti toimintansa 7.1.2019) Kuopion kampuksen Saastamoisen Salissa oli demotila/malliluokka, jota kehitetiin niin teknisesti, kuin myös pedagogisesti eli opetushenkilökunta oli alusta lähtien mukana suunnittelussa.


TÄSTÄHÄN SE ALKOI

Teknisesti jokaisen luokan sydän on vakioitu, Extron Crosspoint (84/86/108) HDMI/DTP, prosessorilla ja DSPllä varustettu esitysmatriisi +10" paneeli. Crosspoint laitteessa on kaikki yhdessä paketissa ja lähtökohtamme oli että laitteet mahdollistaa myös laajennukset - näin tulevaisuuskin on huomioitu jokaisessa opetustilassa. Käyttäliittymä on 100% UEF tekemä - käyttöliittymästä meillä olikin monta versiota tuon kehitysjakson aikana ja toki liittymää säädettiin vielä viime hetkillä. Viimeinen muutos oli opiskelijaryhmien hallinta eli jollain tavalla piti helpottaa opettajan toimintaa, kun tilassa on 4 opiskelijaryhmää - kuka ryhmä esittää tai kenelle esittetään. Tähän loimme selkeän numero/väri koodauksen, joka on sama opettajan hallintapaneelissa kuin myös ryhmänäytön alla telineessä.




Erikoisinta tiloissa oli Extron Sharelink 1000 pro laite, jolla voidaan esittää ipadin tai tietokoneen sisältöä langattomasti (tai langalla eli sekakäyttö on mahdollista) Laitehan ilmestyy myytäväksi vasta huhtikuussa, mutta saimme suoraan tehtaan kanssa sovittua että Rantakylän laitteet (100kpl) toimitettiin meille joulukuun lopulla. Toki meidän pitää olla tietoisia että laite on ohjelmallisesti beta kuten myös laitteen firmikset ja nähän aiheuttaa meille ylimääräistä työtä. Sharelink1000 saadaan GVE hallintaa viimeisen firmispäivityksen jälkeen joka tullee maaliskuussa, tämän jälkeen päivittäminen on sitten helpompaa kun kaikki hoituu keskitetysti.

SHARELINK 1000 PRO

Näytöiksi valikoitui Samsung eli ryhmäpisteissa on 55" 4K ja opettajan näyttö on 85" 4K näyttö. Näyttö valinnoissa tehtiin testejä joiden perusteella laitteet valittiin. Valinta kriteereinä oli hallinta ja kuvanlaatu. Kaikki laitteet, kaapeloinnit ovat 4K tasolla eli myös tältä osin tulevaisuus on turvattu. Äänentoistosta vastaa Genelec 4020C poislukien musiikkiluokka, jossa Genelecin mallit on 8350A/7370A.





Yhteydenpito kampukselle helpottamaan asennettiin opettajanhuoneen neuvottelutilaan Cisco Webex Roomkit Pro, joka myös kykenee 4K kuvanlaatuun ja kamerajärjestelmä joka ottaa puhujan kiinni automaattisesti ja kohdistaa kuvan automaattisesti



University of Eastern Finland school project - Rantakylä school represents the latest AV/IT-technology and expertise in the construction industry and acoustics. Here are a few pictures.

keskiviikko 14. maaliskuuta 2018

UEF LIGHTBOARD

Saastamoisen salin videoiden virittelyä. Jenkkilästä löydetty tuote, joka rakennettiin ihan omin voimin (lasiliike/metallipaja) ja taustalla tekniikka joka oli jo valmiiksi toteutettu meidän demolabraan. Tämä voi tuoda lisäarvoa videoihin esim. niillä tieteenaloilla, joilla pitää tehdä kaavoja tms. Mielenkiintoinen projekti - katsotaan löytyykö käyttäjiä :)


torstai 22. helmikuuta 2018

UEF AUDITORIO 2020

Itä-Suomen yliopiston, Joensuun kampuksella valmistui Metria-rakennuksen ns. 2-vaihe ja tuossa remontissa uudistettiin opetustiloja ja ennen kaikkea auditorioita. Yliopisto oppimisympäristöjen kehittämisen hengessä, yksi auditorio sai täysin uuden ilmeen ja muutos oli suuri. Tilasta poistettiin perinteiset penkkirivit ja tilalle tuli 10 ryhmätyöpistettä. Tämä kaikki söi jonkun verran salipaikkoja, mutta toisaalta, tämä siirsi opetusta perinteisistä luokista - koska avarassa tilassa opettaja pääsee helposti ryhmien luo, keskellä olevan kulkulinjan myötä ja näin opetuskin muutti muotoaan auditoriossa.

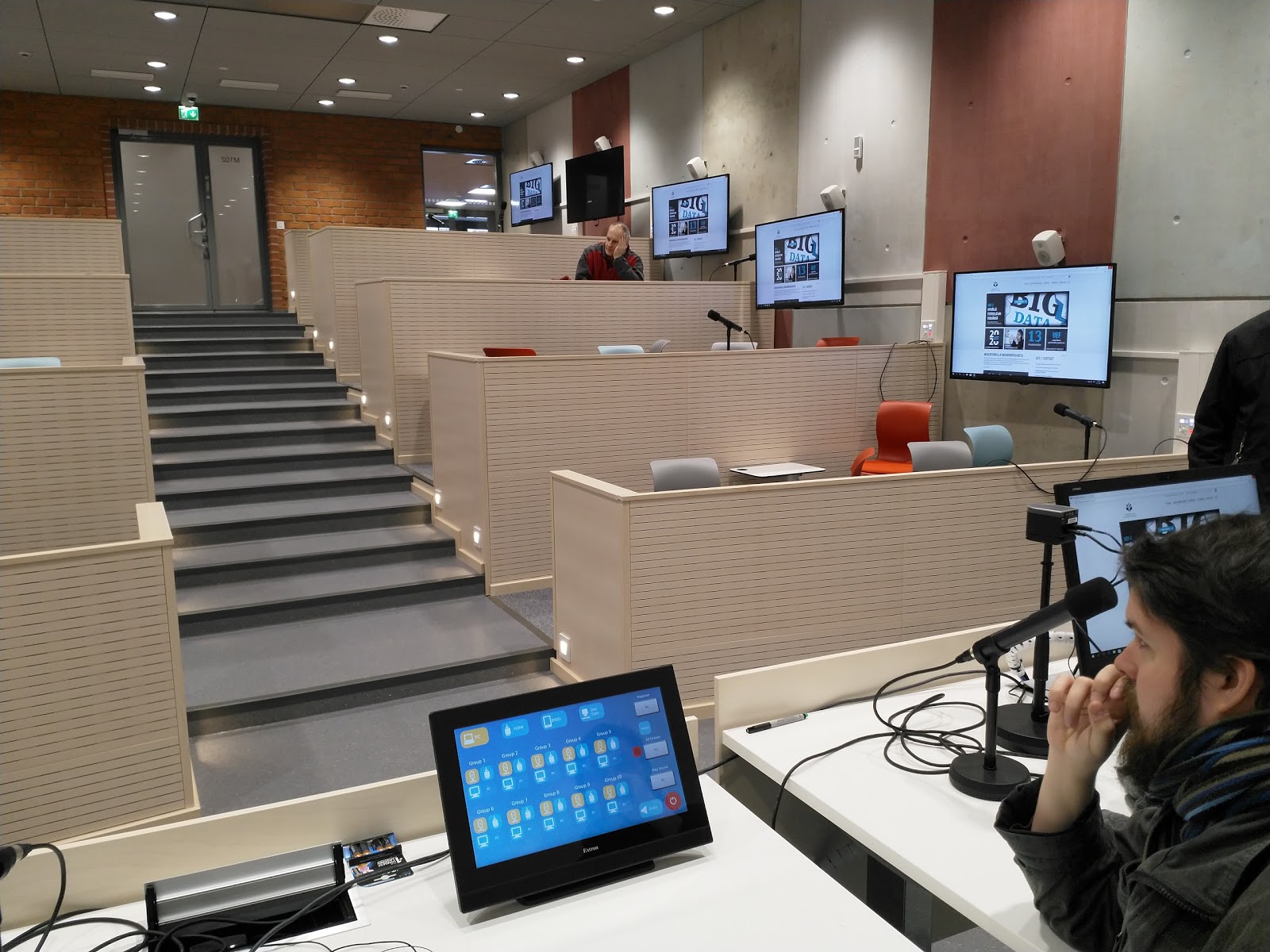

Yleisilmettä tilasta
Opettajan näkymä

Jokaisella ryhmällä on käytössään iso näyttö ja näyttö on kiinni seinässä 3-D telineessä. Laitteet on mahdollista kytkeä näyttöön HDMI kaapelilla (+ 4kpl adaptereita kiinni HDMI kaapelissa) tai sitten langattomasti (IOS/MAC airplay, Windows ja Android) ja langattomasti näytössä voi olla kiinni useampi tietokone/mobiililaite. Jokaisella ryhmällä on oma mikrofoni, josta ääntä saadaan esitykseen helposti lisää - toki tilan akustiikka hyvä, joten äänen vahvistusta ei aina tarvita. Jokaisessa ryhmässä on myös erillinen kaiuitin, jolla äänenlaatu saadaan laadukkaaksi, koska usein näytöissä olevat kaiuittimet eivät riitä tuottamaan laadukasta ääntä. Äänentoistossa luotamme Itä-Suomalaiseen osaamiseen eli Genelec on ollut jo vuosia meidän valinta. Opiskelijat voivat helposti hallita, niin näytön valintaa kuin myös mikrofonin käyttöä omalla pienlellä ohjauspaneelilla.

Extron valintapaneeli opiskelija ryhmässä



Metrian remontti oli iso AV ponnistus UEFin Tietotekniikkapalveluiden opetusteknologiatiimille. Salien AV-suunnittelu, laitehankinnat, asennukset ja nyt myös salijärjestelmän (sertifioitu) ohjelmointi sekä käyttöliittymän suunnittelu toteutettiin täysin itse ja jotta homma viedään loppuun asti ominvoimin, myös salien käyttökoulutus tapahtuu meidän voimin. Jatkossa vielä tiimin osaamisalueelle tulee Dali-ohjelmointi, joten asiantuntemusta alkaa löytyä hieman joka osa-alueelle.

Mitä salin tekniikka sitten on toteutettu? Taustalla tässä pyörii Extronin teknologia ja tässä päädyimme vakioimaan teknologian yhden valmistajan laitteisiin ja näin pyrimmme karsimaan yhteensopivuus ongelmat sekä takuu/huolto/vikaselvitys yms. helpottuvat, kun mukana vain yksi toimia. Salin ohjaus tapahtuu isosta 15" kosketusnäytöstä ja meidän (alla kuva, versio 1.0) käyttöliittymästä, jossa isoin haaste on saada opettajan näkymään ryhmät ja opettajan laitteet. Nyt siis kuvaa/ääntä voidaan digitaalisesti heittää ristiin rastiin näyttöihin tai salin projektoriin. Käyttöliittymä elää ja muuttuu sitä mukaa kun saadaan palautetta tai niissä huomataan bugeja - muutokset tapahtuvat heti, näin opetus ei kärsi näistä muutostöistä.

Ylhäällä opettajan laitteet, sivuilla projekori tai kaikki ryhmät. Opettaja myös voi heittää oman kuvan mihin tahans ryhmään tai ryhmiin, myös ryhmien mikrofonien hallinta on opettajan hallinta panelissa. Nyt esityksessä opettajan PC kaikissa.
Tässä vielä konehuoneen tai salin sydän - joka ei sijaitse tilassa vaan erillisessä tilassa salin vieressä, näin saatiin laitteista tuleva melu/lämpö pois tilasta. Räkkikaappiin pääsee niin edestä, kuin takaa, jolloin huolto yms asiat ovat helpommin toteutettavissa.



Kaikki laitteet löytyvät nätisti räkistä. Ylimpämä Extron XTP Crosspoint, prosessorit ja mikserit. Kaapelointi on CAT6a S/FTP  (HDbaseT) ja tarjolla ei ole enää (ei moniin vuosiin) analogista VGA kaapelointia. Metrian tiloista ja laitteista sitten lisää seuraavassa jutussa.

tiistai 28. marraskuuta 2017

RANTAKYLÄN NORMAALIKOULU DEMO V.0.01

Ohessa pieni maistiainen Rantakylän normaalikoulun teknologiademosta, jota rakennamme juuri Kuopion kampukselle ns. Saastamoisen saliin. Käyttöliittymästä puuttuu visuaalinen ilme mutta painikkeiden alta löytyy oikealainen toiminnallisuus.
